첫 번째 엔티티 설계하기

모델링 빌더에서 iot_machine 엔티티를 만들고 이름, 별칭, 속성, Identity Keys, Display Column을 설정합니다.

10분

엔티티는 고객, 제품, 기계처럼 같은 특징을 가진 객체를 표현합니다. 이번 레슨에서는 모델링 빌더에서 iot_machine 엔티티의 구조를 정의합니다. 실제 데이터는 다음 레슨에서 파이프라인으로 적재합니다.

사전 준비

작업할 컬렉션 1개. 컬렉션이 없다면 분석가 코스의 첫 컬렉션 만들고 데이터셋 등록하기를 먼저 진행합니다.

왼쪽 사이드바에서 온톨로지 → 모델링을 선택한 뒤 작업할 컬렉션을 엽니다.

빈 캔버스에 엔티티 추가하기

엔티티가 없는 경우 캔버스 중앙의 엔티티 추가를 선택합니다.
왼쪽 패널이 접혀 있으면 캔버스 왼쪽 가장자리의 펼치기(>)를 선택합니다. 기본 템플릿 탭에서 엔티티 탭으로 전환한 뒤 검색창 오른쪽의 + 버튼을 선택합니다.
엔티티 만들기 창은 세부 정보 탭에서 시작합니다. 기본 정보를 입력한 다음 속성 탭으로 전환하는 순서를 권장하지만 두 탭은 자유롭게 오갈 수 있습니다.

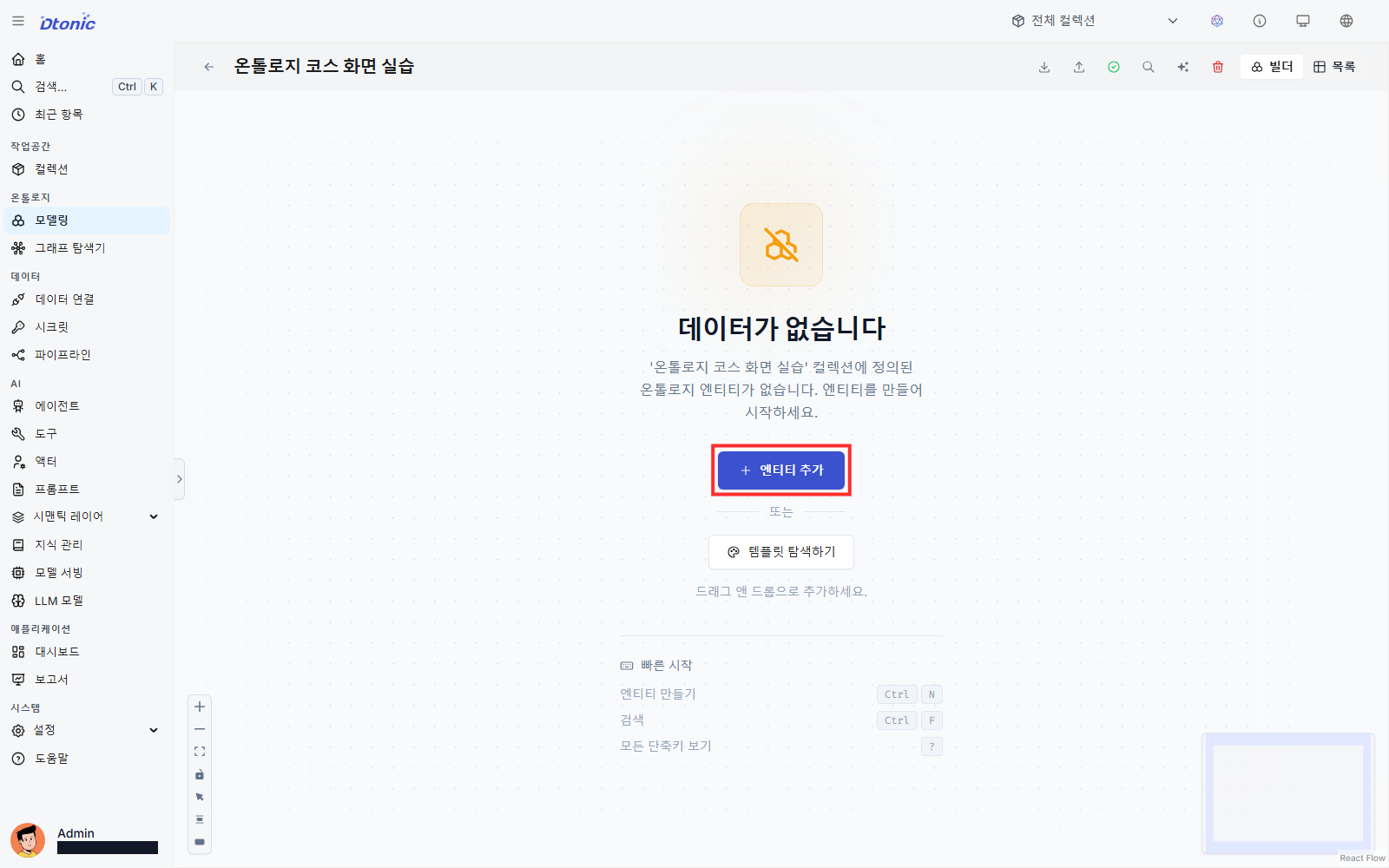

빈 온톨로지 빌더에서 엔티티 추가 버튼이 강조된 화면 — 처음 만든 온톨로지에서는 빈 상태의 엔티티 추가 버튼으로 시작합니다.

1. 이름과 설명 입력하기

이름 — 시스템에서 사용하는 식별자입니다. 1~63자의 영문 소문자, 숫자, 밑줄만 사용하고 영문 소문자 또는 밑줄로 시작합니다. 예: iot_machine. 생성 후에는 읽기 전용이므로 저장 전에 확인합니다.
별칭 — 화면에 표시할 이름입니다. 사용자가 이해하기 쉬운 이름을 입력합니다. 예: IoT 머신
설명 — 엔티티가 무엇을 의미하는지 한두 문장으로 작성합니다. 예: id로 식별되는 공장 내 IoT 머신입니다.

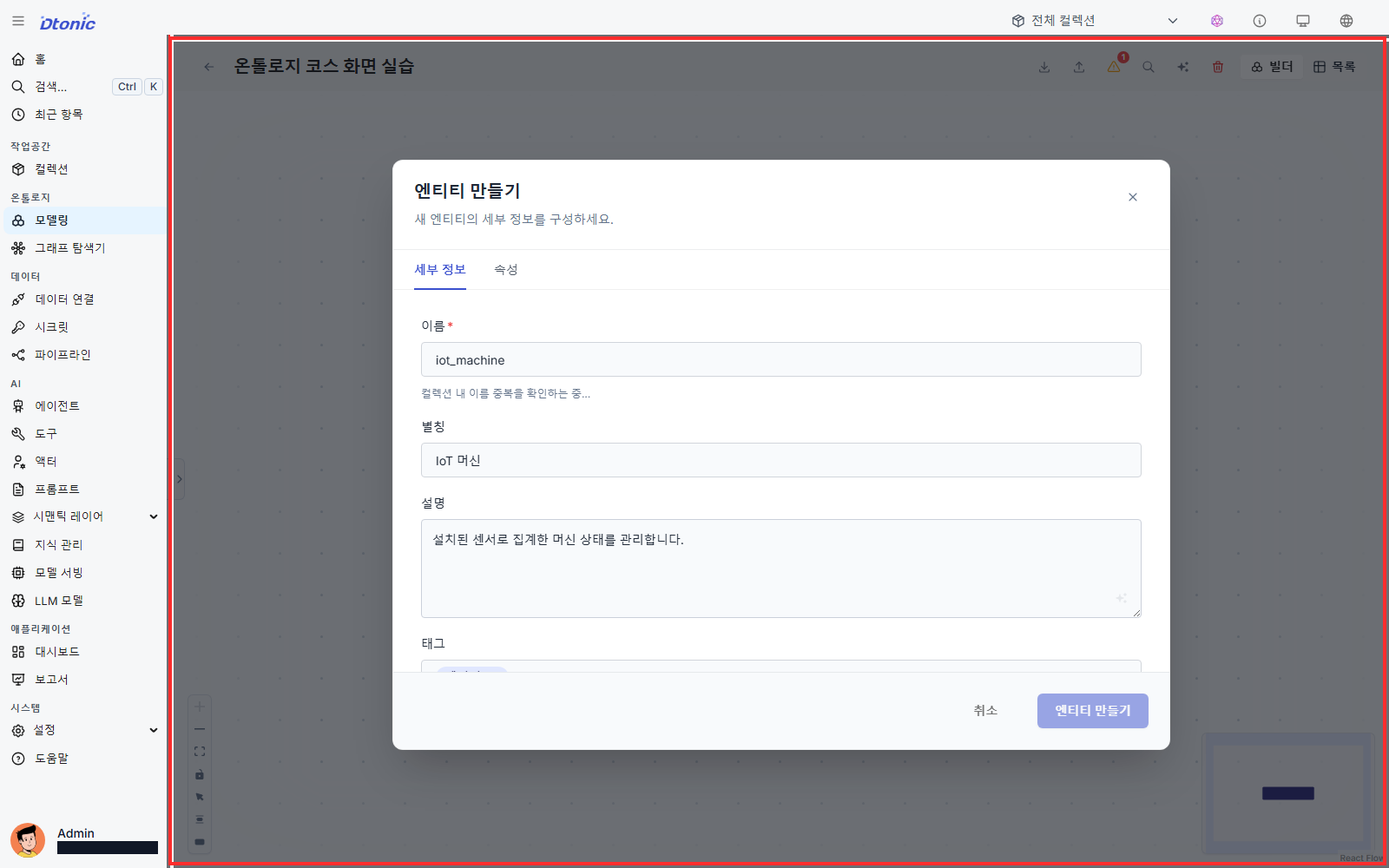

엔티티 만들기 세부 정보에 iot_machine 이름과 IoT 머신 별칭을 입력한 화면 — 시스템 이름, 사용자가 읽을 별칭, 엔티티의 의미를 설명하는 문장을 먼저 입력합니다.

2. 속성 정의하기

속성 탭의 테이블 모드에서 속성을 한 줄씩 추가합니다. 실제 표의 입력 항목에 맞춰 이름, 별칭, 설명, 데이터 타입과 NULL 허용 여부를 입력합니다.

이름	별칭	설명	데이터 타입	NULL 허용
`id`	기계 ID	기계를 고유하게 식별하는 값	Text	NOT NULL
`sensor_count`	센서 수	부착된 센서 수	Integer	NULL
`reading_count`	측정 횟수	누적 측정 횟수	Integer	NULL
`latest_recorded_at`	마지막 측정 시각	마지막으로 측정한 시각	Timestamp	NULL
`anomaly_count`	이상 횟수	누적 이상 횟수	Integer	NULL
`latest_health_score`	최신 건전성 점수	가장 최근의 건전성 점수	Double	NULL

이번 스키마에서는 Text, Integer, Timestamp, Double를 사용합니다.

새 속성은 기본적으로 NOT NULL로 추가됩니다. 이번 예제에서는 id만 NOT NULL로 유지하고 나머지 다섯 행의 NULL 허용 값을 전환합니다. NULL 허용 표시는 식별 키 여부와 별개이며, 다음 단계에서 키 아이콘을 선택해야 id가 Identity Keys에 추가됩니다.

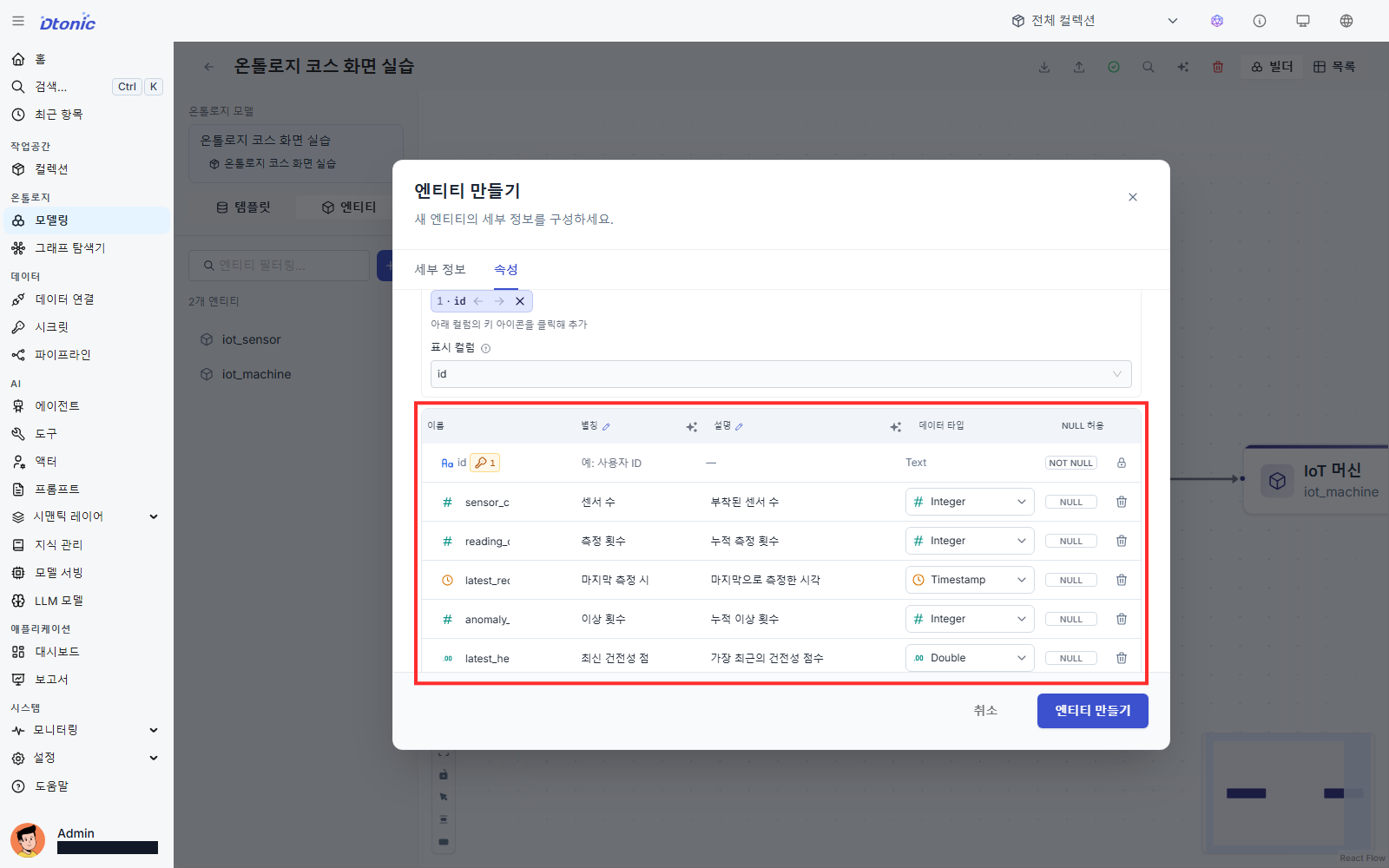

iot_machine의 여섯 속성과 id 식별 키가 설정된 엔티티 속성 화면 — id의 열쇠 아이콘을 선택해 식별 키로 지정하고, 각 속성의 데이터 타입을 표와 같이 맞춥니다.

3. Identity Keys와 Display Column 설정하기

각 인스턴스를 고유하게 구분할 속성을 Identity Keys로 지정합니다. 속성 표에서 id 행에 마우스를 올린 뒤 나타나는 키 아이콘을 선택합니다. 선택되면 id가 식별 키 목록에 추가되고 키 순서 1이 표시됩니다.

여러 속성을 선택하면 복합 키를 만들 수 있습니다.
파이프라인에서 Entity 출력으로 Upsert하려면 Identity Keys가 필요합니다.

표 위의 Display Column에서는 그래프 노드의 이름표로 사용할 속성을 선택합니다. 이번 예제에서는 id를 선택합니다. Display Column은 화면에 보여 줄 값을 정하는 별도 설정이며 Identity Keys를 대신하지 않습니다.

4. 저장하고 확인하기

창 아래의 엔티티 만들기를 선택합니다. 저장한 엔티티를 캔버스에서 선택하면 오른쪽 인스펙터에서 다음 탭을 확인할 수 있습니다.

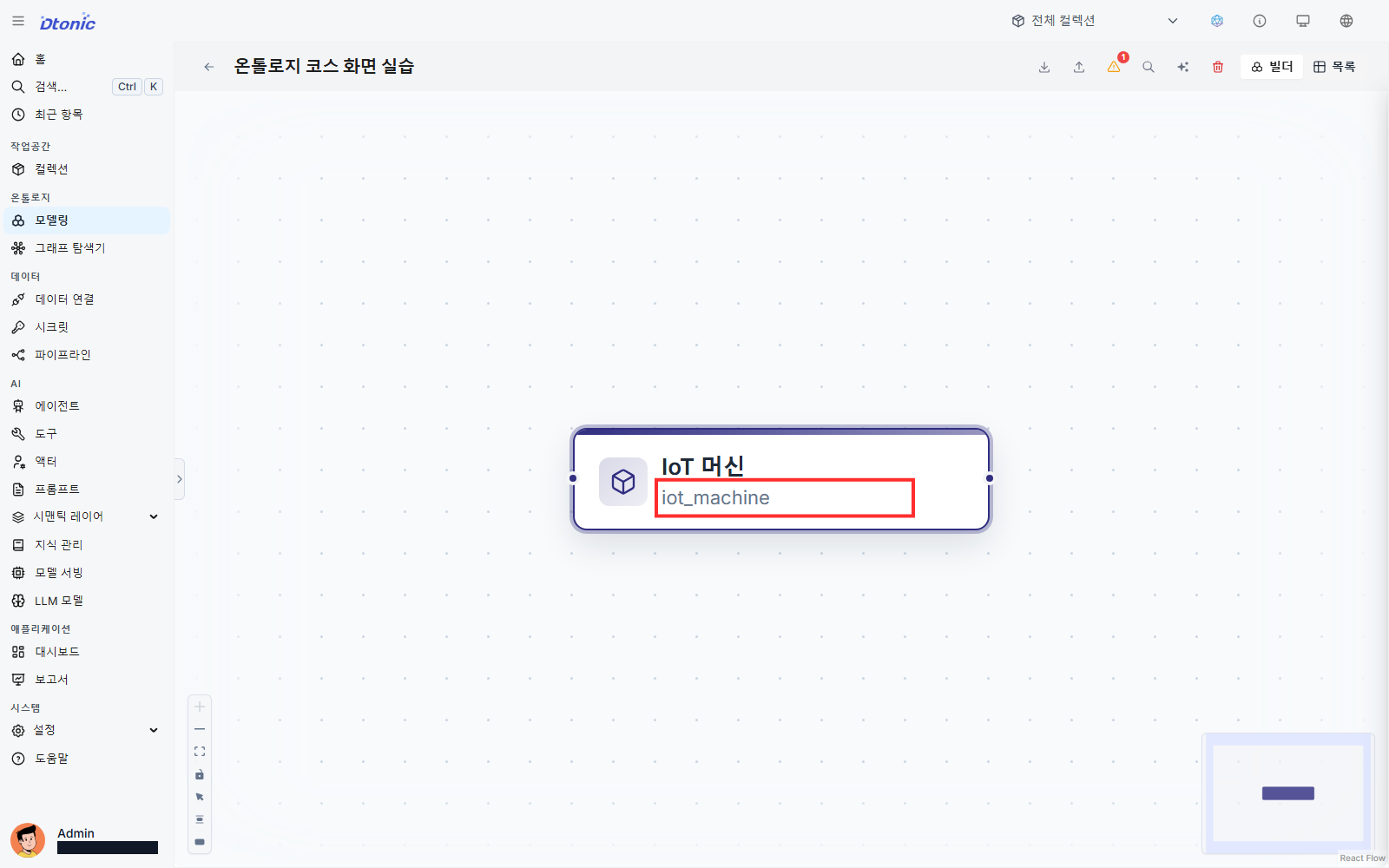

온톨로지 빌더 캔버스에 저장된 IoT 머신 엔티티 노드 — 저장이 끝나면 빌더 캔버스에 별칭과 시스템 이름을 함께 표시한 엔티티 노드가 생깁니다.

개요 — 이름, 별칭, 설명 같은 기본 정보
속성 — 속성, Identity Keys, Display Column
데이터 — 적재된 엔티티 인스턴스
히스토리 — 변경 이력

처음 데이터 탭에는 적재된 행이 없다는 안내가 표시되는 것이 정상입니다.

자가 점검

엔티티가 원하는 컬렉션에 저장됐습니다.
이름, 별칭, 설명을 입력했습니다.
Identity Keys를 지정했습니다.
Display Column으로 id를 지정했습니다.
인스펙터에 개요, 속성, 데이터, 히스토리 탭이 보입니다.

다음 레슨

다음 레슨에서는 데이터셋을 파이프라인에서 읽고 iot_machine Entity 출력으로 적재한 뒤 데이터 탭에서 결과를 확인합니다.
